弧形篩

  弧形振動篩（弧形篩）主要用于遷煤廠及選礦廠對物料進行預先脫水、脫泥、脫介作業，分級煤泥回收。弧形篩一般安裝在動力篩之前，以減少動力篩面積，它結構簡單、占地面積小、脫水效果好、便于維修、物料不易堵塞；該篩機是由包角45度、60度曲率半wi2030Mm篩箱構成，弧形篩面、篩框采用樞軸專向結構，能旋轉180度，延長篩面使用壽命。

產品優勢

1、結構簡單，不需動力也可以篩分，處理能力和篩分效率比條縫篩分機高；
     2、處理量大，效率高，專門對物料進行脫水、脫介；
     3、全封閉結構、無泄露、改善車間工作環境；
     4、篩箱和篩網根據用戶要求可采用不銹鋼材質制作，以及篩面角度成弧形透網，易滲漏、耐磨、耐腐蝕；
     5、可自動清洗篩板和進料口。

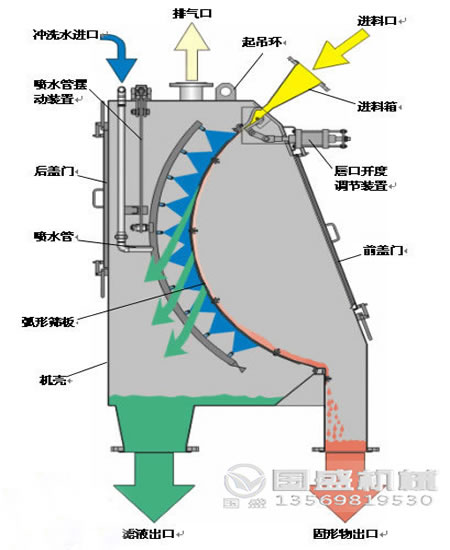

工作原理

  弧形篩的脫水原理是依靠篩條入料側，尖銳的棱邊對煤泥水的切割作用，將煤泥水分離出去；根據使用場合和物料水分的懸殊，弧形篩又分振動弧形篩和無動力弧形篩。HS弧形篩由入料箱、篩箱和篩機座軸翻轉，實現入料端和出料端位置對調，達到均勻磨損，延長使用壽命，操作靈活方便。

技術參數

型號	處理量 (t/h)	篩寬 (mm)	弧形半徑 (mm)	包角 (度)	篩孔尺寸 (mm)
HS0715I	40-80	700	2030	45	0.3-10
HS1015I	60-120	1000		45
HS1315I	90-180	1300		45
HS1615I	120-220	1600		45
HS1915I	160-300	1900		45
HS2215I	200-360	2200		45
HS0720I	40-80	700		60
HS1020I	60-120	1000		60
HS1320I	90-180	1300		60
HS1620I	120-120	1600		60
HS1920I	160-300	1900		60
HS2220I	200-36	2200		60
HS2420I	200-400	2400		60

  注：以上弧形振動篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

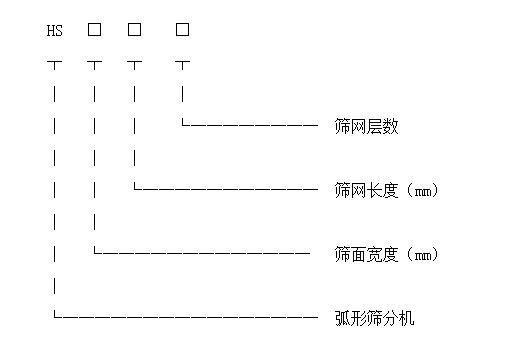

產品型號標識:

尺寸對照

型號	外型尺寸(mm)
	A	A1	B	B1	H	H1
HS0715I	489	384	700	855	2760	0
HS1015I	489	38	1000	1155	2760	0
HS1315I	489	384	1300	1455	2760	0
HS1615I	489	384	1600	1755	2760	0
HS1915I	489	384	1900	2055	2760	0
HS2215I	489	384	2200	2355	2760	0
HS0720I	666	492	700	855	2905	173
HS1020I	666	492	100	1155	2905	173
HS1320I	666	492	1300	1455	2905	173
HS1620I	666	492	1600	1755	2905	173
HS1920I	666	492	1900	2055	2905	173
HS2220I	666	492	2000	2355	2905	173
HS2420I	666	492	2200	2555	2905	173

弧形篩維護

1、周檢：檢查振動器及各部分螺栓是否松動，檢查橡膠彈簧是否有破損，檢查篩面是否破損或篩孔過大，如有應及時處理。
     2、月檢：檢查篩框結構本身或焊縫有無裂紋，如發現橫梁或側板有裂紋應清理表面，在末端鉆5毫米孔鏟出坡口并預熱補焊，補焊應確保焊透，焊后將縫磨平，再加上加強板，為避免應力集中不允許自行在篩框上進行開孔和焊接附件。
     3、年檢：如果是有動力弧形篩，應對振動電機進行大檢修、振動電機應全部拆開進行維護，如滾動軸承點蝕、破裂應予以報廢，重新裝配時要注意偏心塊的位置要保持同一相位。
